自然循環蒸發器
系統組成:
各效加熱器、各效分離器、冷凝器(混合式或表面式)、進料泵、出料泵、真空泵、冷凝水泵、操作平臺、電器控制柜、液位自控系統及閥門管路等。
工作原理:

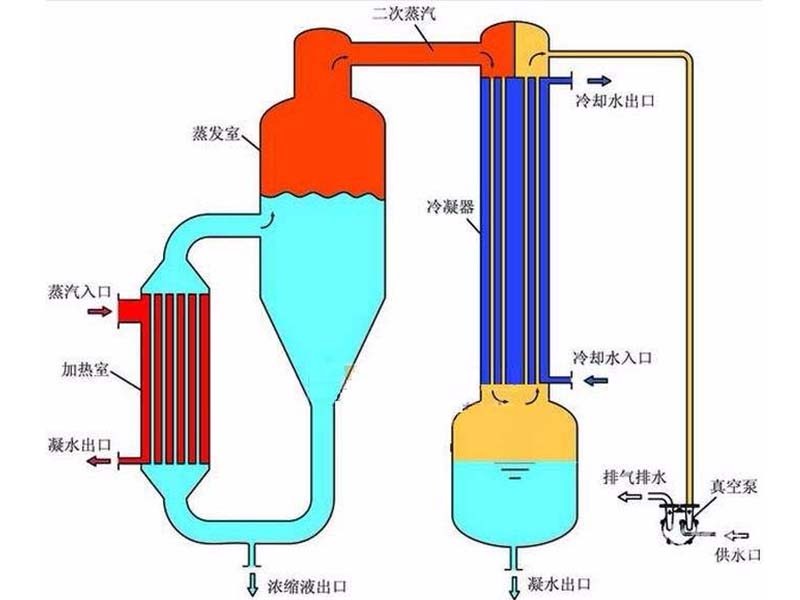

自然外循環蒸發器中溶液靠料液密度差循環:液體在加熱室管內受熱,溫度升高,密度變小,與循環管道中的冷溶液產生密度差引發液體在加熱管內向上、循環管內向下的循環流動。被加熱后的溶液以顯熱的形式進入蒸發室閃蒸、降溫。之后又向下進入循環管,循環加熱蒸發。
產品特點:
自然循環蒸發溶液在設備內的循環速度不大,一般小于1米/秒。為了防止結垢和晶析,加熱管應在完全浸沒狀態下操作。這種蒸發器適用于結垢不嚴重和腐蝕性較小溶液的濃縮。其優點為結構簡單,便于制造,動力消耗低。缺點是溶液循環速度較慢不適用于粘度較大、有大量結晶的物料,不能就地清洗,物料受熱時間過長,不適于熱敏性物料。
適用范圍:
適用于結垢不嚴重和腐蝕性較小溶液的濃縮。

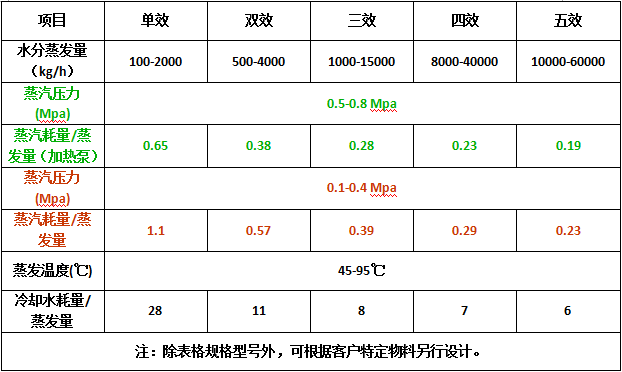

蒸發器蒸發能力:100~10000kg/h(系列)

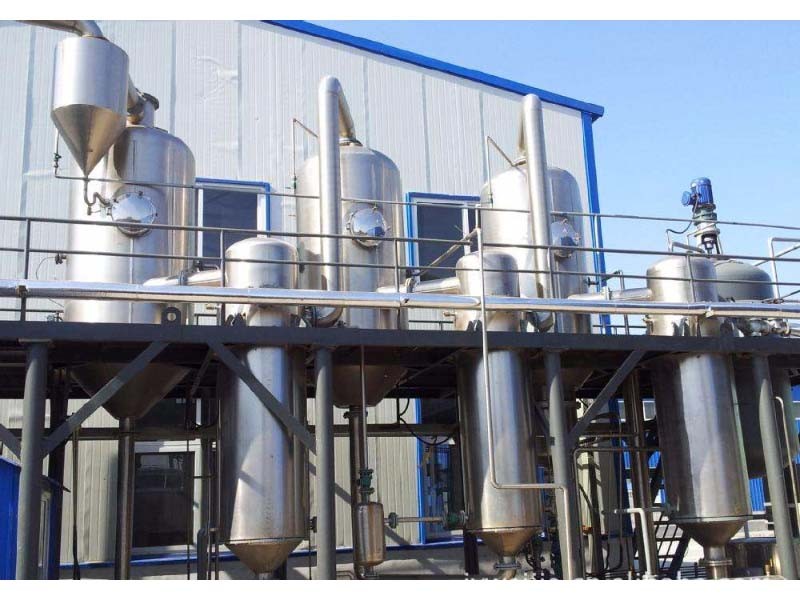

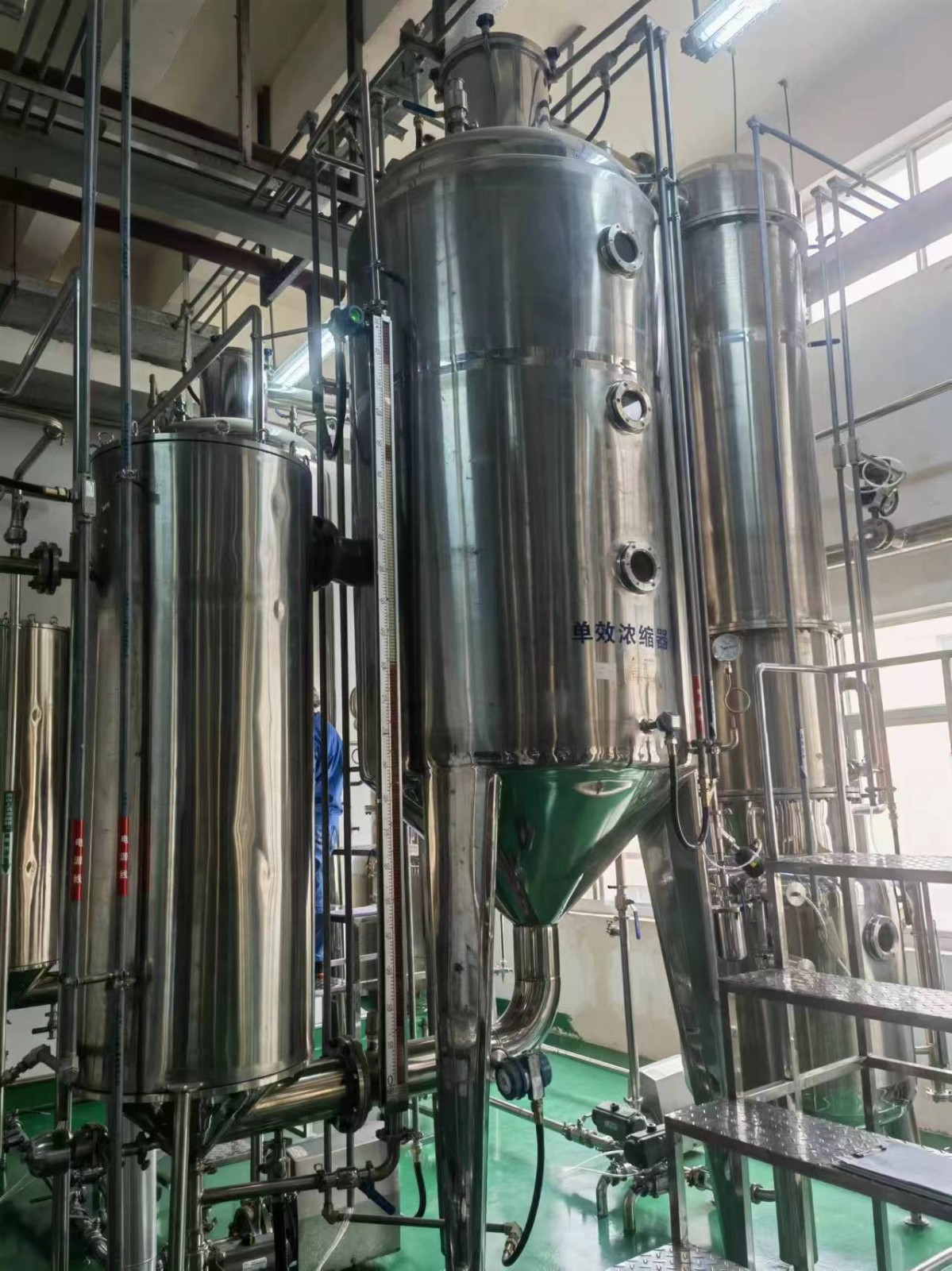

根據物料的特性及蒸發量的大小,可設計成單效或多效蒸發機組。
鑒于各工廠各種溶液的特性及復雜性,我公司對用戶提供溶液的成份、含量都會做出具體的技術方案,供用戶參考與選擇!
